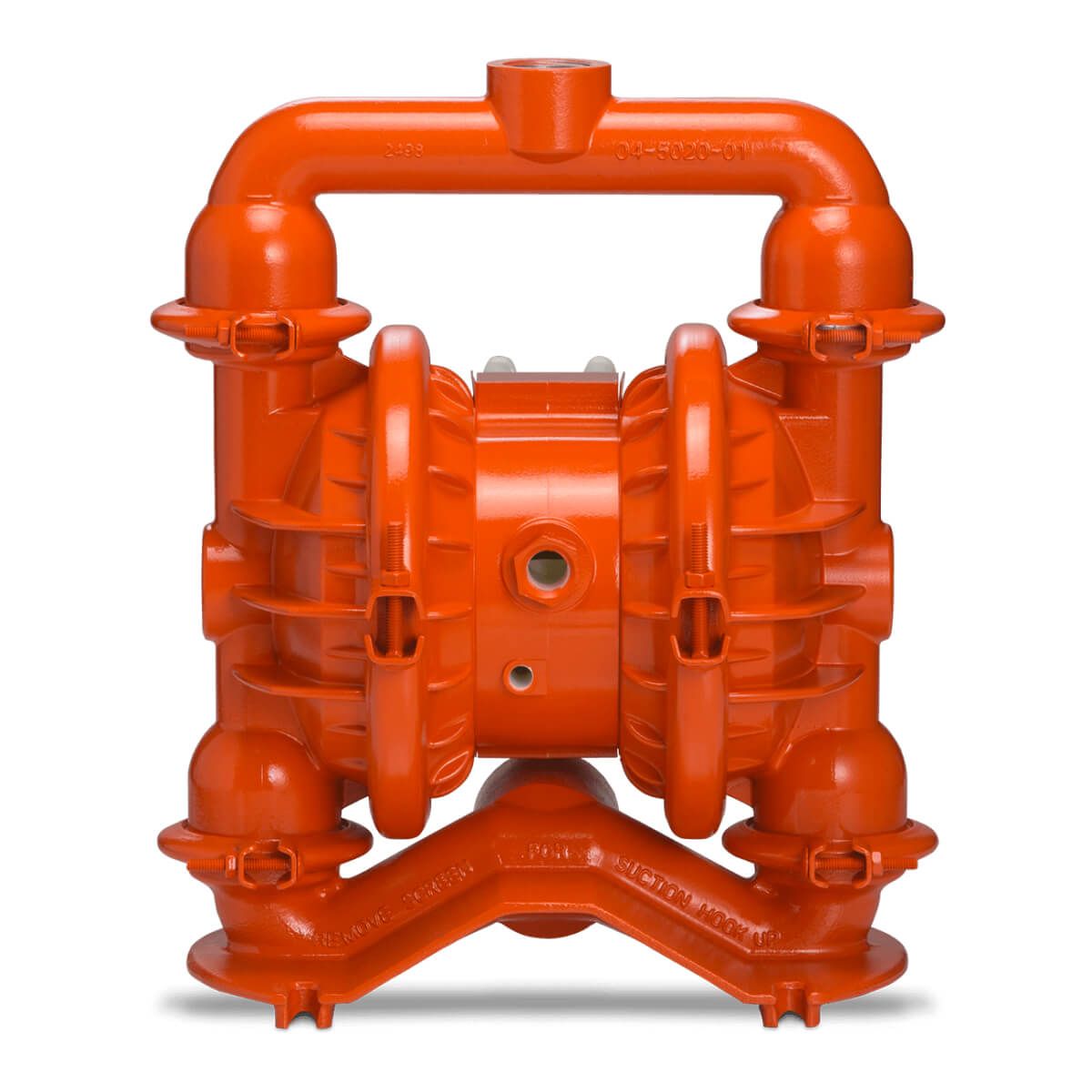

威尔顿进口铝合金气动隔膜泵P4/AAAAA/TNU/TF/ATF/0014

38 mm（1-1 / 2“）Pro-Flo?系列夹紧金属泵

P4

空气入口

1/2“FNPT

液体进口

38毫米（1-1 / 2“）

液体排放

32毫米（1-1 / 4“）

连接类型

NPT / BSPT（螺纹）

吸力提升能力

橡胶 - 5.8米（19.0&＃39;）干燥，8.0（26.0&＃39;）湿

TPE - 5.2米（17.0&＃39;）干燥，8.8米（29.0&＃39;）湿

全行程PTFE - 6.4米（21.0&＃39;）干燥，9.3米（30.6&＃39;）湿

减少行程PTFE - 3.7米（12&＃39;）干燥，8.5米（28&＃39;）湿

Ultra-Flex? - 5.2米（17.0英尺）干燥，8.5米（28.0英尺）湿

流量

橡胶 - 288 lpm（76 gpm）

TPE - 307 lpm（81加仑/分钟）

全冲程PTFE - 330 lpm（87.2 gpm）

减少行程PTFE - 295 lpm（78 gpm）

Ultra-Flex? - 269 lpm（71加仑/分钟）

压力

8.6 bar（125 psi）

MAX直径固体

4.8毫米（3/16英寸）

中风位移*

橡胶 - 0.98升（0.26加仑）

TPE - 1.1升（0.29加仑）

全冲程PTFE - 1.1 L（0.29 gal）

减少行程PTFE - 0.53 L（0.14 gal）

Ultra-Flex? - .76 L（0.20 gal）

特点和好处

采用Jim Wilden设计的原装气动双隔膜泵，夹紧金属泵为一般工业应用提供简单，坚固的设计。设计时易于维护，夹紧泵安装简单，维修方便，可以将泵拆开并只用一个工具放回原位。经过时间的考验证明，成千上万的Jim Wilden夹紧式泵每年可以泵送数十亿加仑的液体。

NPT和BSP螺纹入口/出口液体连接，用于快速断开/连接

几十年的成熟表现

夹紧连接，加快维护速度

低成本

安装简单

易于操作和维护

性能和规格

外形尺寸

点心P4-38mm1.5in-CMP

注意：尺寸因材料和连接而异。有关其他信息，请参阅P4金属手册。

流动曲线 - TPE-Fitted

弗洛 -  P4-38mm1.5in-CMP

注意：可以在P4 Metal Manual中找到其他性能曲线。

空气入口

1/2“FNPT

液体进口

38毫米（1-1 / 2“）

液体排放

32毫米（1-1 / 4“）

连接类型

NPT / BSPT（螺纹）

流量

橡胶 - 288 lpm（76 gpm）

TPE - 307 lpm（81加仑/分钟）

全冲程PTFE - 330 lpm（87.2 gpm）

减少行程PTFE - 295 lpm（78 gpm）

Ultra-Flex? - 269 lpm（71加仑/分钟）

压力

8.6 bar（125 psi）

MAX直径固体

4.8毫米（3/16英寸）

吸力提升能力

橡胶 - 5.8米（19.0&＃39;）干燥，8.0（26.0&＃39;）湿

TPE - 5.2米（17.0&＃39;）干燥，8.8米（29.0&＃39;）湿

全行程PTFE - 6.4米（21.0&＃39;）干燥，9.3米（30.6&＃39;）湿

减少行程PTFE - 3.7米（12&＃39;）干燥，8.5米（28&＃39;）湿

Ultra-Flex? - 5.2米（17.0英尺）干燥，8.5米（28.0英尺）湿

中风位移*

橡胶 - 0.98升（0.26加仑）

TPE - 1.1升（0.29加仑）

全冲程PTFE - 1.1 L（0.29 gal）

减少行程PTFE - 0.53 L（0.14 gal）

Ultra-Flex? - .76 L（0.20 gal）

* 1个周期= 2个笔画

湿润的外壳

材料 船舶重量

铝 13千克（29磅）

不锈钢 20公斤（45磅）

铸铁 22千克（49磅）

合金C.

23千克（51磅）

非湿润外壳

描述 材料

中心科 聚丙烯，乙缩醛，镀镍

气阀 聚丙烯，缩醛

气室 铝，PFA涂层，乙缩醛，镀镍，不锈钢，Halar涂层
